機床類型： | 多工位機床 |

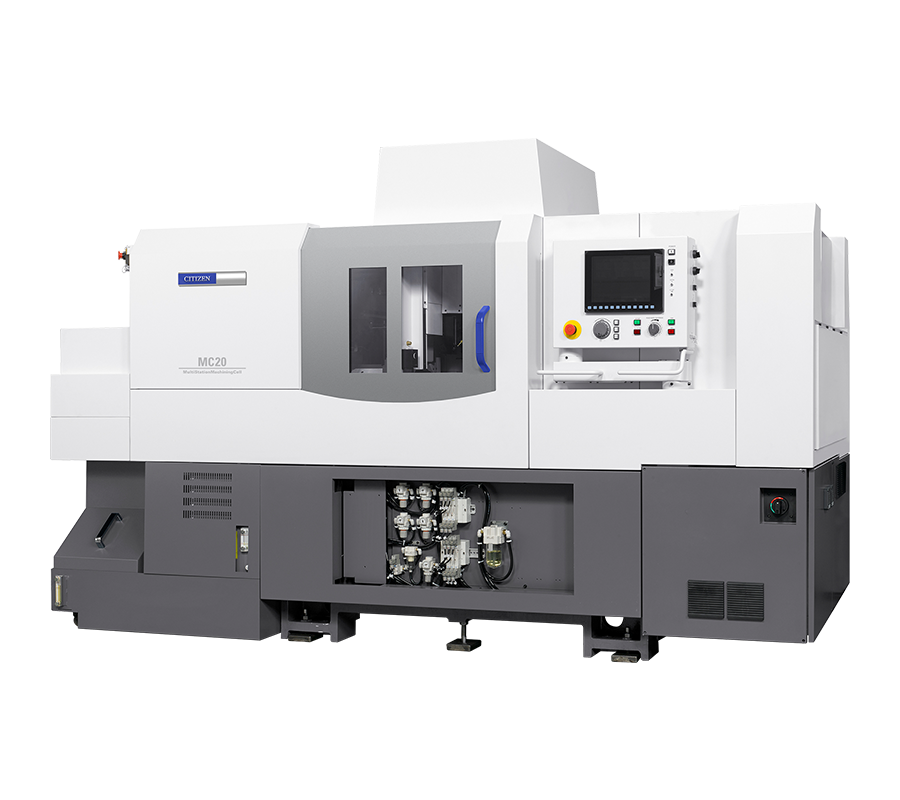

產品名稱： | 宮野機床MC20多工位機床 |
產品備注： | Miyano宮野 |
產品類別： | 多工位加工單元 |
傾注了技術和知識的“多工件加工單元”，實現了大量生產的超高生產性與變品種、變產量的自由度并舉，是“單個量產”的具體體現。
通過復數個加工模塊的組合實現多工位化，適應各種各樣的工序布局。通過優化加工工序，通過能應對靈活的加工流程的軟件實現了超高生產性，并實現了能直感到多功能的出色的操作性。

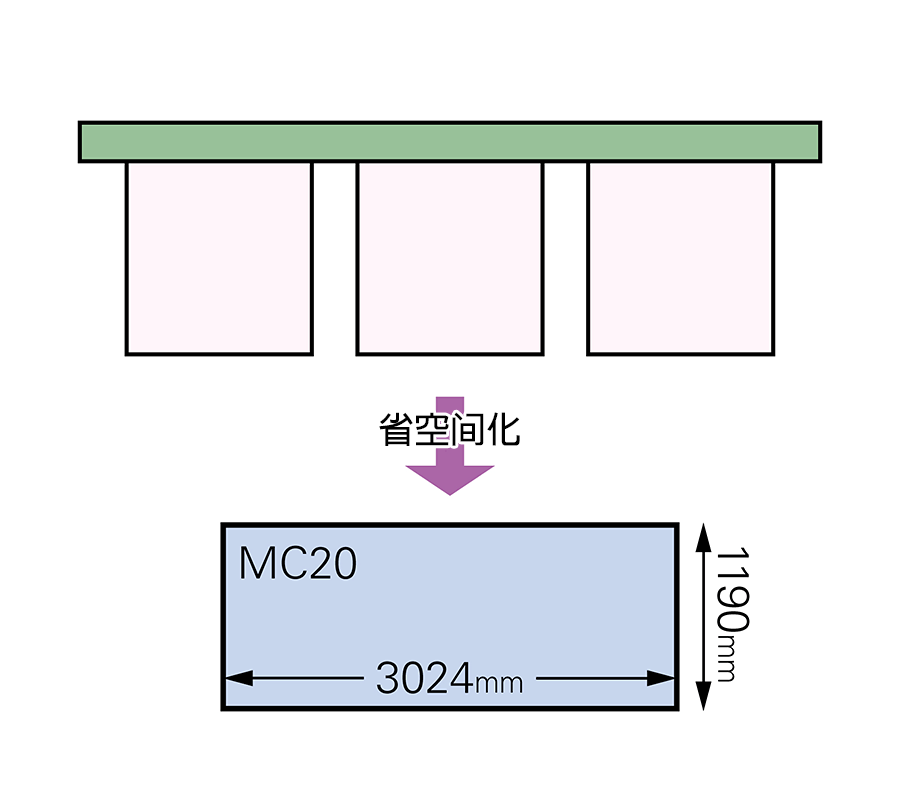

將3臺單軸車床集成于1臺，超越傳統車床的極限，實現高生產力；通過在生產線上配置這樣一臺設備，便可完成生產線的改造；不局限于車削，還搭載了各種模塊，進一步提升功能的多樣化。
機床規格
| 西鐵城機床型號 | MC20III | |
| 模塊搭載數 | 3 | |
| 夾具尺寸 | 4英寸夾具 | |
| 工件貫通***大直徑 | ?20mm | |
| ***大工件長度 | 60mm | |
| 主軸***大鉆孔直徑 | ?7mm | |
| 主軸***大攻絲直徑（切削攻絲） | M6 | |
| 主軸旋轉速度 | Max8,000min-1 | |
| 排刀旋轉刀具***大鉆孔直徑 | ?5mm | |
| 排刀旋轉刀具***大攻絲直徑（切削攻絲） | M5 | |
| 標準加工規格時，刀具安裝數量 | 1個模塊5把 | |
| 標準加工規格時，刀具安裝數量（車削刀具） | 2把 | |
| 標準加工規格時，刀具安裝數量（交叉鉆孔） | 3把 | |
| 車削、交叉、端面加工規格 | 1個模塊6把 | |
| 車削、交叉、端面加工規格（車削刀具） | 2把 | |
| 車削、交叉、端面加工規格（交叉鉆孔） | 2把 | |
| 車削、交叉、端面加工規格（端面鉆孔刀具） | 2把 | |
| ***大加工規格 | 1個模塊9把 | |
| ***大加工規格（車削刀具） | 4把 | |
| ***大加工規格（交叉鉆孔） | 1把 | |
| ***大加工規格（端面鉆孔刀具） | 4把 | |
| 刀具尺寸 | 車刀 | □13mm |
| 鉆套 | ?19.05mm | |
| 快速進給速度 | X、Y、Z軸 | 32m/min |
| A軸 | 40m/min | |
| 電機 | 主軸驅動用 | 2.2/3.7kW |
| 排刀刀具主軸驅動用 | 0.75kW | |
| 切削油用 | 0.18kW×3 | |
| 輸入功率 | 16kVA | |
| 中心高度 | 1,000mm | |
| 設備重量 | 3,400kg | |
